1个08接口转2个08接口及1个08转2个12接口线的制作

作者：lxy 时间：14-05-10

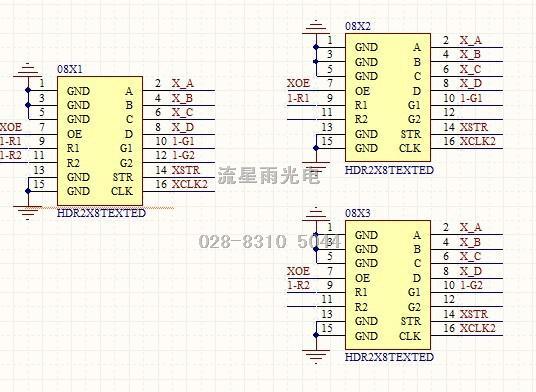

1个08转2个08主要用于部分模组使用16扫，但只有16点高，因此只用到1级R,G信号，而大部分控制卡的08接口输出了两组08信号，如果直接用控制卡上的08接到模组上，高于2个模组时会导致信号缺少16点的现象。制作此线便可解决问题。如下图：

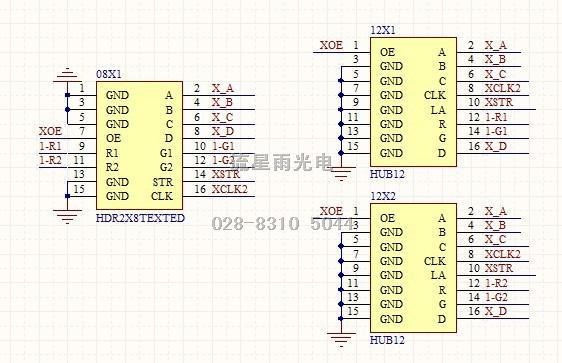

2.  1个08转2个12的线。此线主要用于控制卡没有自带12接口，只有08接口，或者12接口不够时，将控制卡上的08信号转成2组12信号，使控制卡带更高的12接口的模组，如HD-N卡只有4个12接口，当要控制4个以上的模组时，可以使用此线解决此问题（当然我们出厂时会送一块08转12的转接板，有转接板便可以不必做此线）

制作方法原理图如下：
