RS232通讯线检测办法

作者：lxy 时间：14-05-10

说明：由于LED行业问题最多的便是电脑与控制卡之间的通信问题了，一般通讯不上就是三个问题：

1、控制卡坏了正常没有运行或在正常运行但串口芯片（SP3232）被静电击穿

2、串口线没有接好或接的口不对或线中间有断线

3、电脑串口坏或USB转串口线坏或驱动不对。

要解决问题，首先要确定问题2和3，如果2和3都是好的，接触也没有问题，波特率也设置正确，那么就确定是控制卡坏了。控制卡坏了也分两种情况，1是CPU烧了，没有正常工作没显示，2是有显示，但是通讯不上，就是串口芯片被烧，这两种情况机率都很低，所以先要解决问题2和问题3

然后串口线和电脑串口是否是坏的都难用肉眼看出来，那么如何来检测这二者？

原理：

串口(RS232)总共工作须要3条线，地线，发送TX, 接收RX, 如果发送和接收直接短接在一起，那么发送出去的东西就会原路返回。就利用这一点我们就可以检测线的好坏。

工具：

焊丝或镊子或铜丝， 串口调试软件（我们这里用AccessPort（点击下载），这个软件可以调试串口，也可以监视串口，非常好用）

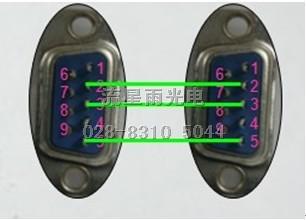

附：灰度科技使用的串口线是直通串口线，即 2-2， 3-3， 5-5

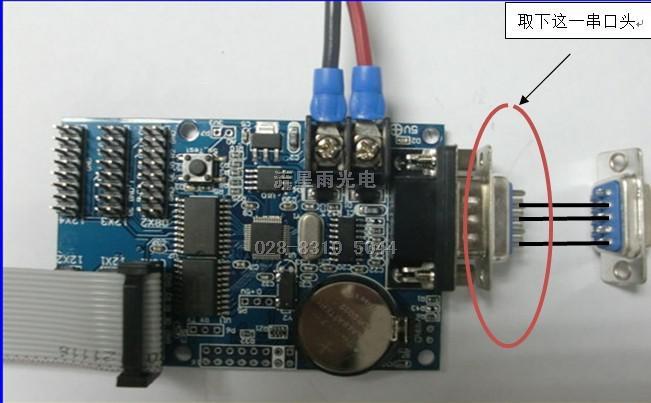

第一步：取下接LED控制卡那一头的串口，

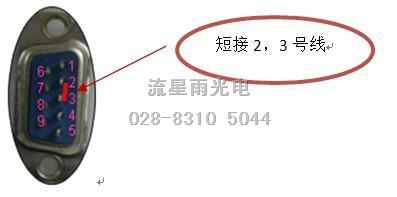

把串口线的2，3短接

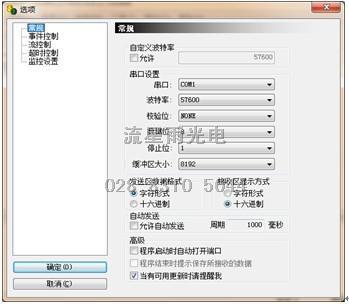

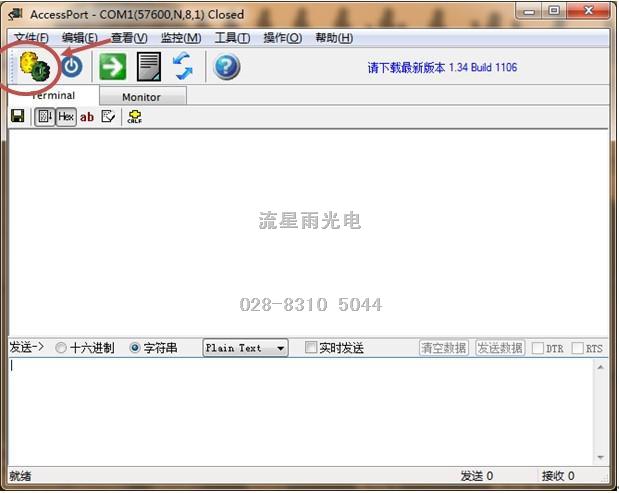

第二步：打开电脑的AccessPort软件，点击两个齿轮形状按钮设置参数

弹出如下对话框：

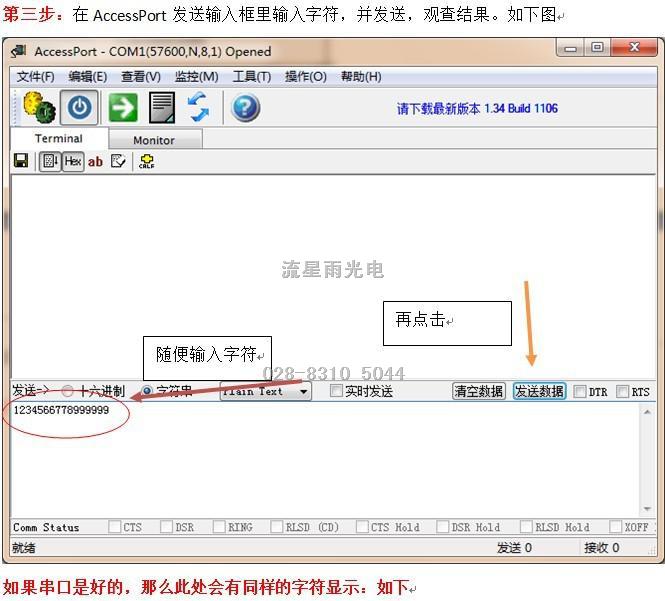

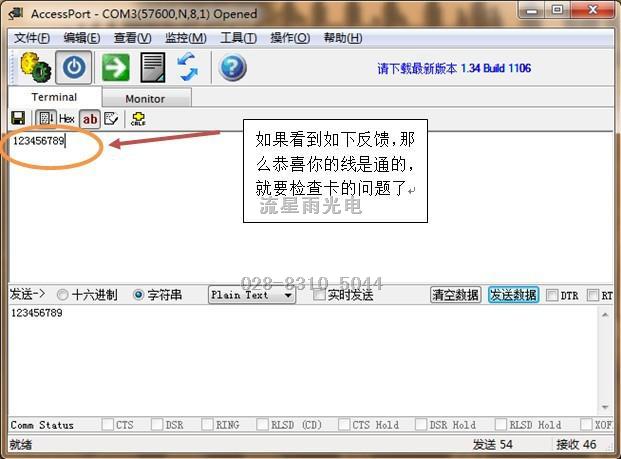

如果没有上面显示的数据，那么就是线是断的或者电脑的串口是坏的。

附：此办法还可以检测您的USB转串口线的好坏，只要不接串口线，只接USB-232线，把USB-232的2和3号线短接起来，用同样的办法即可检测。 同样可以检测电脑自带的串口。
