灵星雨802发送卡双卡级联带超大屏这样操作

作者：lxy 时间：14-10-08

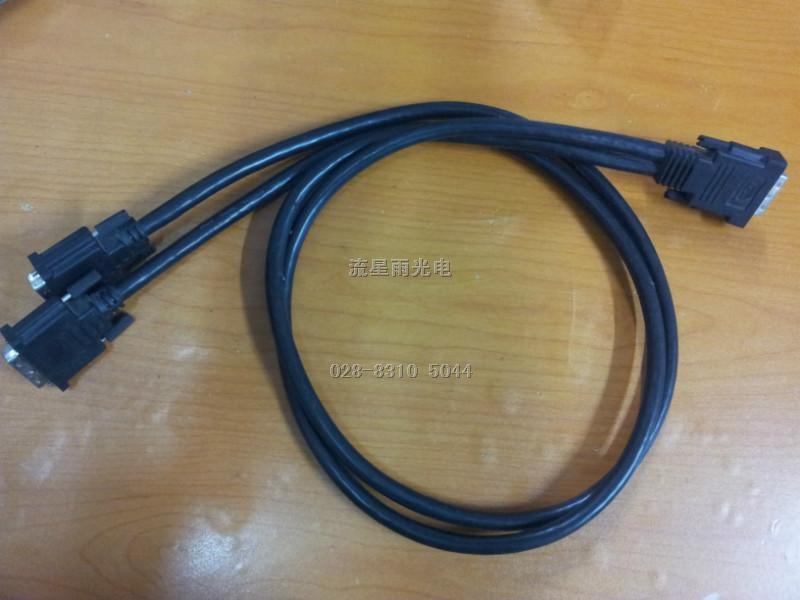

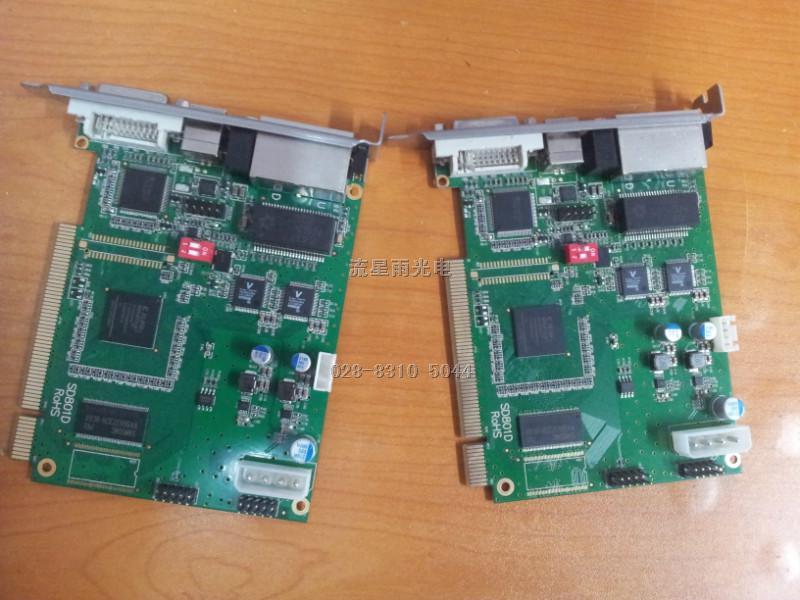

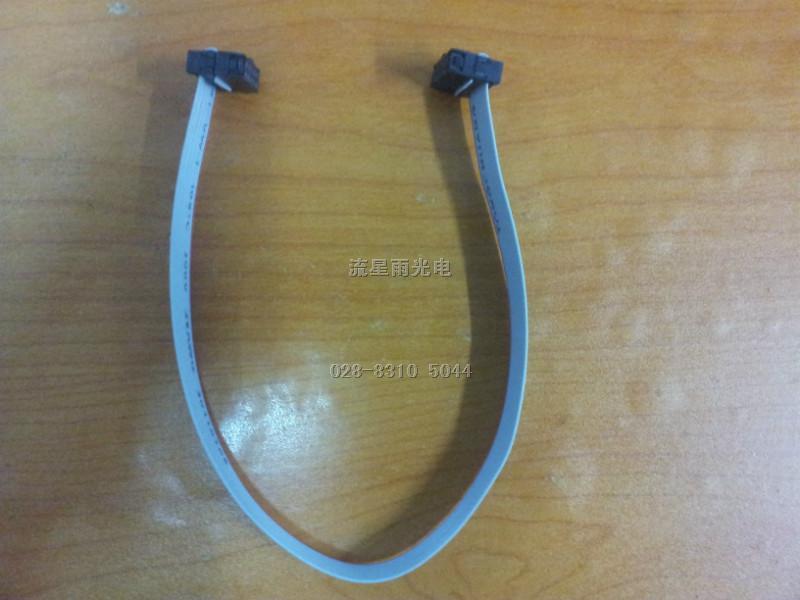

   802发送卡两张，20公分长10P排线一条，一分二DVI线一条。

（电脑主板要求至少有两个PCI插槽，如果没有PCI插槽发送卡也可外置，显示器要根据屏的大小选择相应的尺寸，如显示屏像素点为1600*1024，则显示器的分辨率要能支持1600*1200，或者1680*1050或更高）

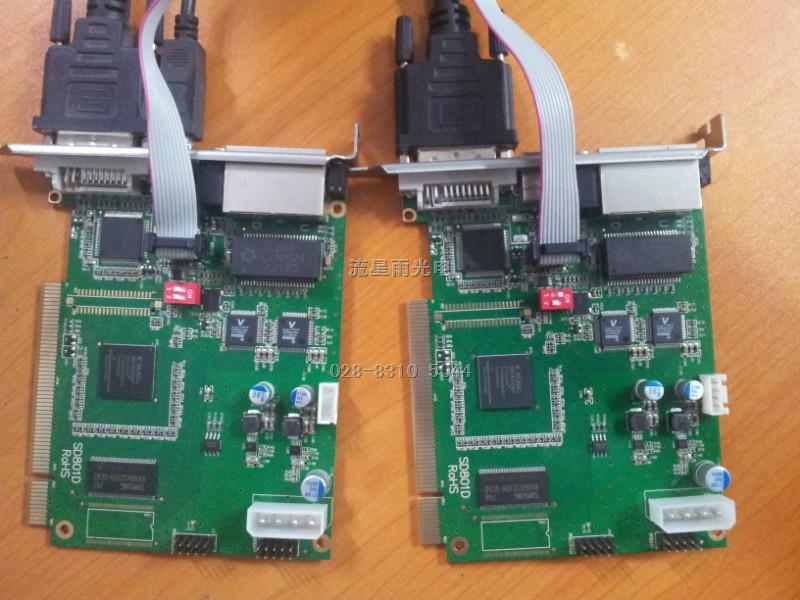

第一步，硬件连接：10P排线一定要插对，红线要在两个发送卡的对应位置，这是很多朋友容易弄错的地方，否则打开软件会提示找不到大屏幕控制系统， USB线插1号发送卡(注意:只需插一根USB线)，实际使用时一般插电脑的PCI插槽，也可以使用外置式802发送卡。如下图：

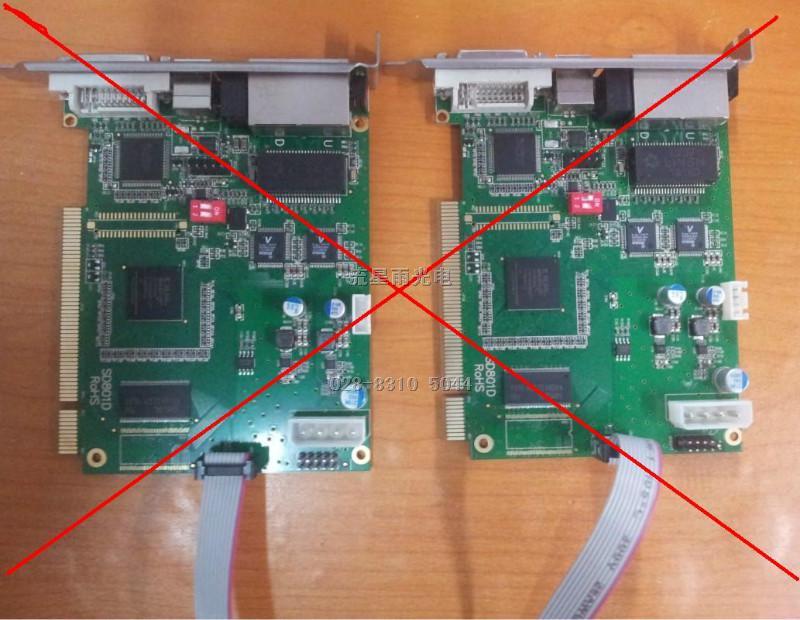

很多朋友会把排线这样插，这样是错误的，如下图：

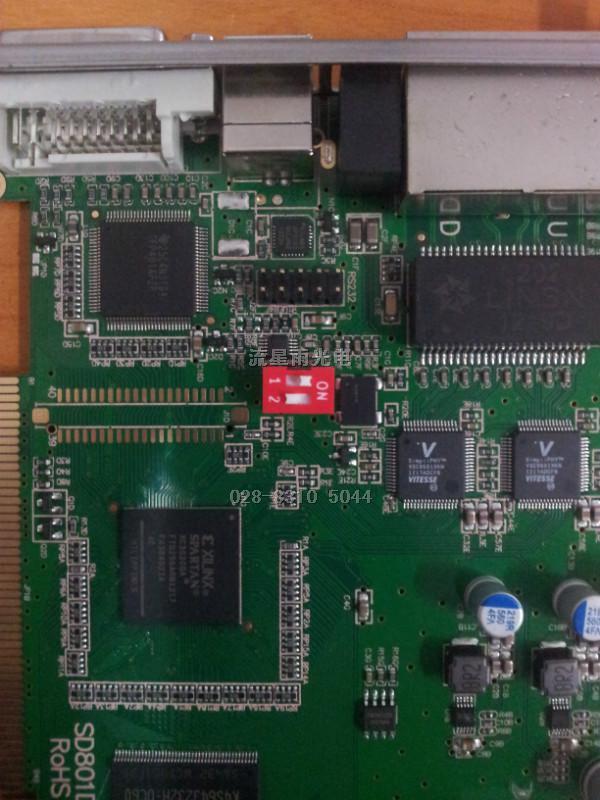

拨码开关一定要拨对，1号发送卡不用拨，用来带显示屏的上半部分，如下图：

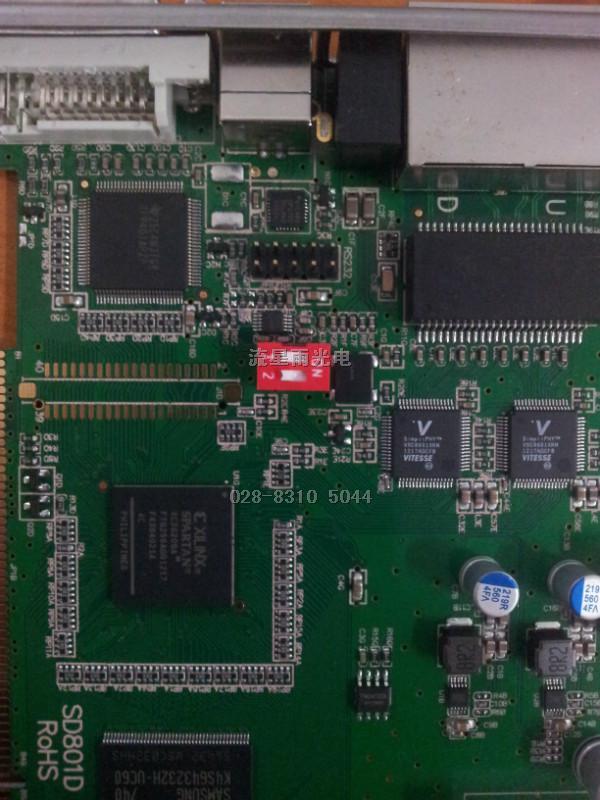

2号发送卡把拨码开关1拨上去，用来带显示屏下半部分，如下图：











第二步，软件显示屏连接设置：

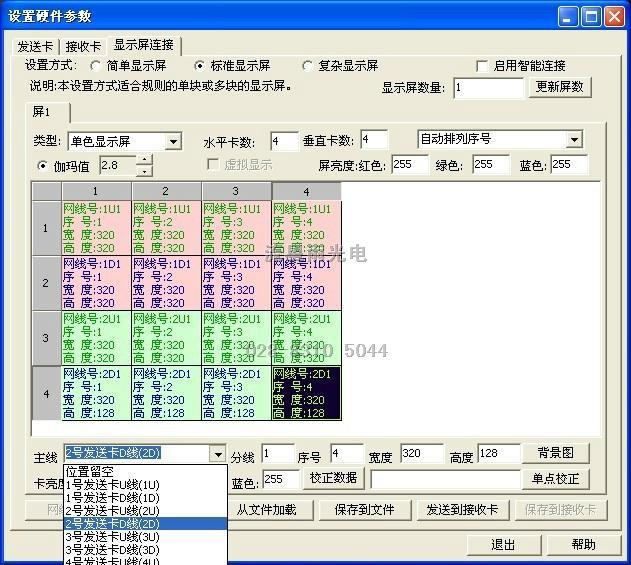

每个发送卡有两个RJ45输出分别为U口跟D口，使用时1号发送卡带上部分，2号发送卡带下部分，从上到下依次为1U1D2U2D，802双卡级联最大可支持2048*1152像素点，也可支持1920*1080，1680*1050，1600*1200等等，设置时需要注意的是要改主线，如图，即1号发送卡U线带的卡要改成1U1（序号从1开始依次为1234），1号发送卡D线带的卡要改成1D1（序号从1开始依次为1234），2号发送卡U线带的卡要改成2U1（序号从1开始依次为1234），2号发送卡D线带的卡要改成2D1（序号从1开始依次为1234），设好发送并保存到接收卡即可，设置时如图：









以上显示屏连接仅作为说明，以实际应用为准，实际应用时网线也可以从右往左，或者走Z字形，N字形等等。

根据屏的大小有时候可能只用到3个RJ45输出口，例如显示屏大小为1600*1024时且显示模式为1600*1200时只需用到1号发送卡U线D线以及2号发送卡U线，使用时每个输出口最大能带1600*409像素点。

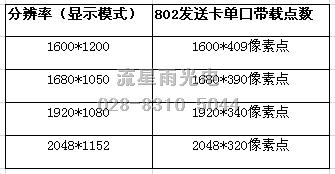

   802发送卡在不同分辨率下每个输出口所带点数参考：
